上饶经开区动力电池标准厂房建设项目

时间：2023-07-28 访问量：808

项目概况

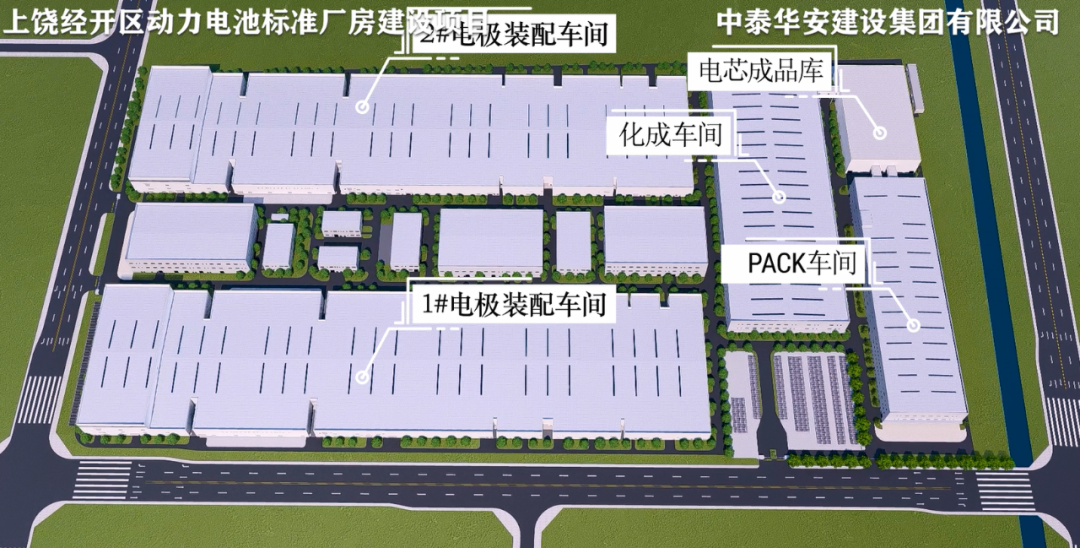

上饶经开区动力电池标准厂房项目位于江西省上饶市一舟大道与吉利大道交汇处，二期总面积约15万㎡。建设内容包括：2#电极装配车间、PACK车间、电芯成品库、固废库等单体；总投资约6.6亿元。项目建成后，将进一步补全上饶市光伏、汽车产业链，有效促进产业升级，助推上饶“三新一高”示范区建设。

BIM实施策划

▼可视化施工图模型

结合公司要求及项目特点，确定BIM团队架构，组建具备BIM各专业水平团队10人，并明确各人员工作职能。

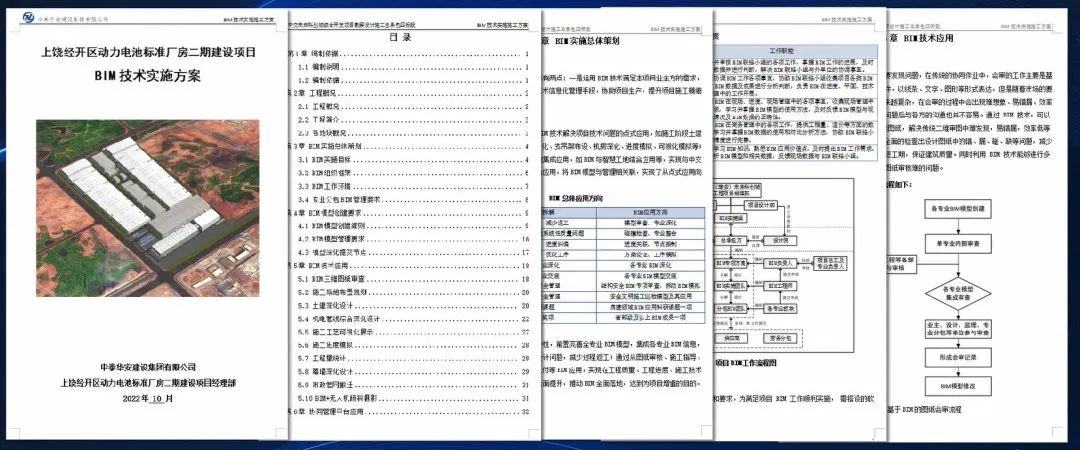

依据国家标准，围绕厂房项目特点，制定本项目BIM实施方案及企业BIM建模标准，为项目实施制定方向，规范BIM模型创建及应用；并坚持每周例会工作复盘，强化成果现场交底，为项目实施提供保障。

BIM施工综合应用

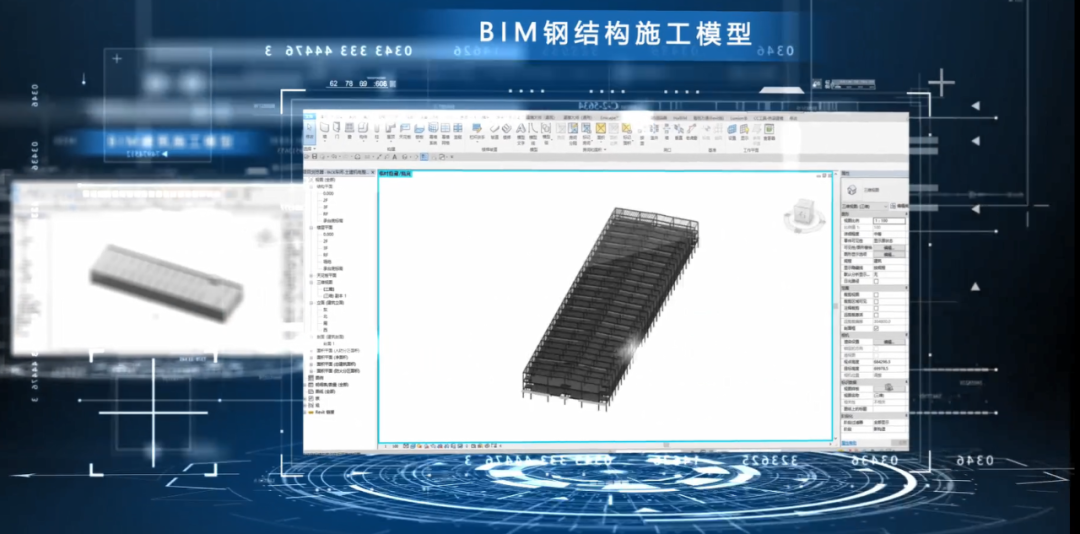

▼BIM模型创建及BIM图纸审查

根据制定的BIM建模标准，创建建筑、钢结构、机电各专业模型；通过专业间碰撞检查、专项问题审查，两个主要方式进行BIM图审，形成图审报告7份，共查找有效图纸问题188条。通过与设计持续沟通，跟踪解决问题，从而避免因图纸问题导致工期影响。

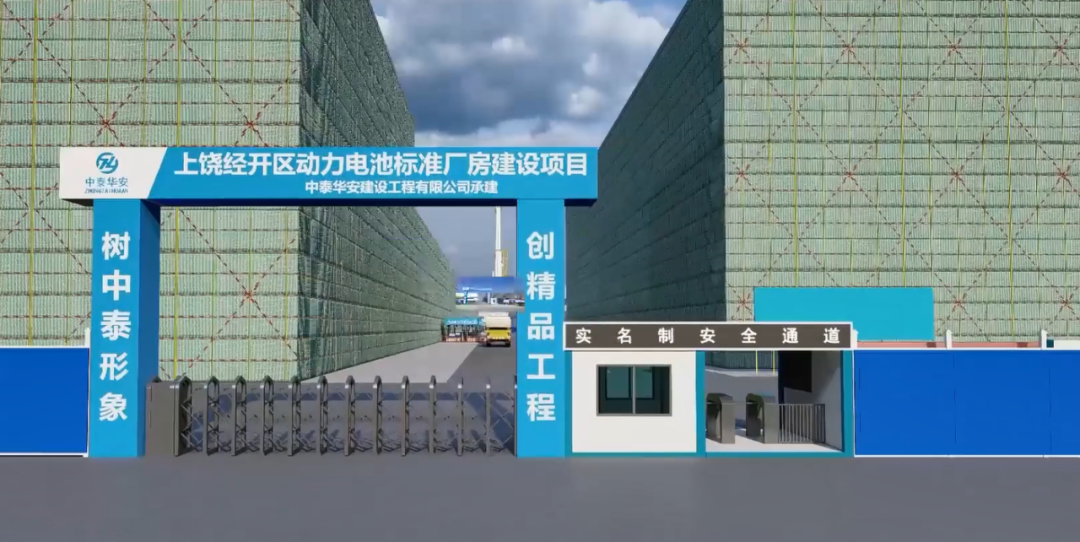

▼三维场平策划

项目施工前，通过BIM三维场地布置策划，为各阶段施工场地规划提供最优方案选择，更精确地对施工设备和建筑材料进行组织管理。并制作可视化效果漫游视频，用于场部方案展示及宣传。

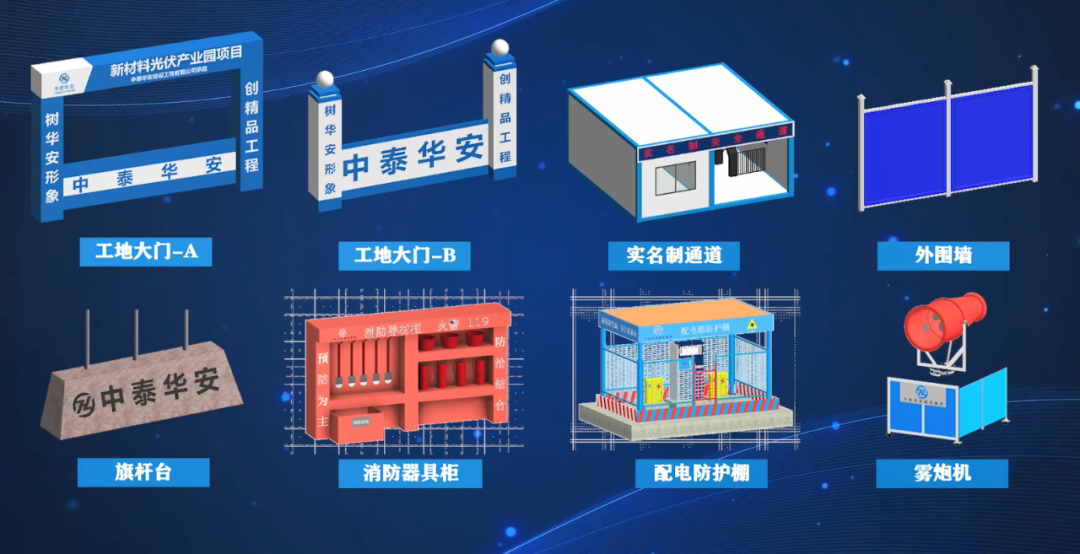

结合公司的CIS标准手册，完善公司临建BIM族库，提高公司后续项目场平布置效率。

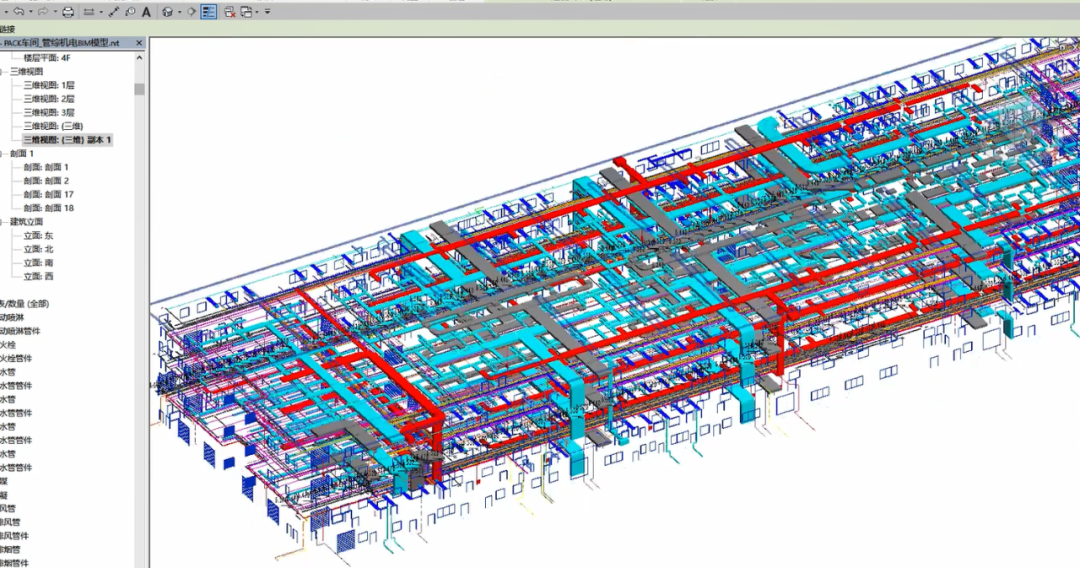

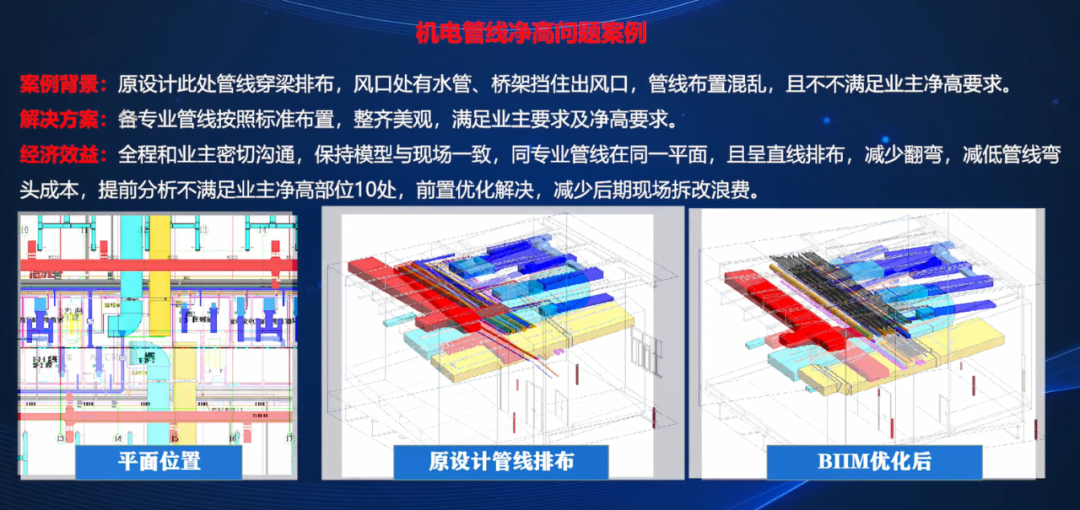

▼机电管线综合深化

前期通过多专业模型集成，净高可视化分析，发现净高不足，管线碰撞等问题；在充分考虑现场安装及检修空间后，进行管线优化排布，最终导出二维CAD图纸，用于指导现场机电安装，减少各专业协调频次、避免后期的拆改。

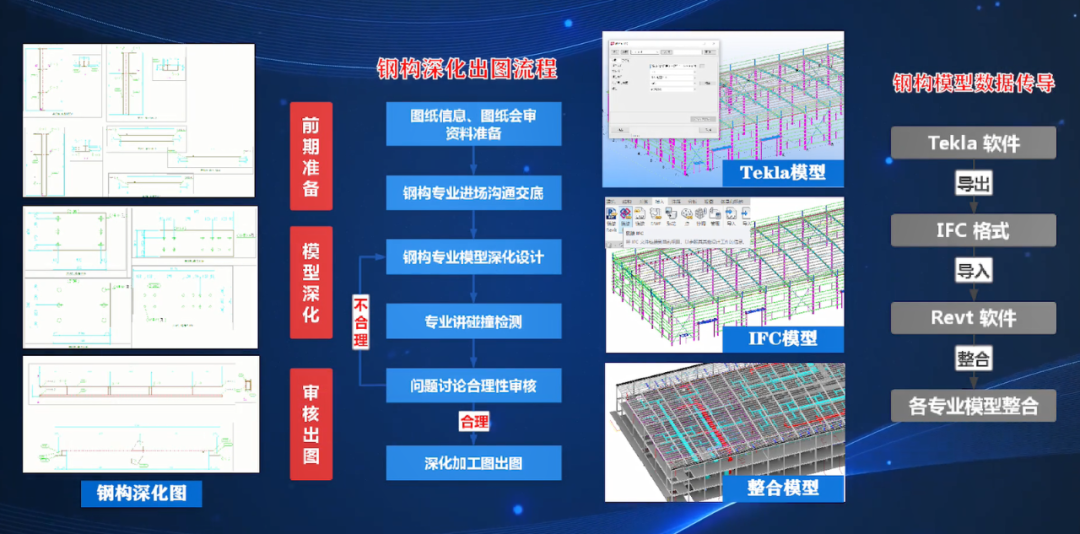

▼钢结构深化设计

通过应用tekla软件对钢结构进行深化，并对钢构节点进行设计，导出生产加工CAD图纸用用于指导工厂加工；深化后的钢结构模型导出IFC格式数据，通过revit整合，协同其余专业进行深化设计。

▼工程量统计

基于精细化BIM模型对项目需采购各构件进行总计，辅助制定物资采购及进场计划，并与现场消耗进行分析，判断近期物料管理绩效，提升后续管理绩效。

▼BIM模型轻量化应用

通过协同平台管理BIM模型，可进行多人的协同工作，对模型轻量化处理发布，可供技术人员通过网页及移动端快速浏览查阅，辅助现场技术人员沟通及施工交底。

▼施工进度模拟

基于BIM模型结合施工进度计划，对施工过程进行建造模拟；动态分配各种施工资源和场地，跟踪工程项目的实际进度；同时，发现施工组织中可能出现的问题，根据新的要求及时调整施工流水，达到最大化节约工期，降低成本的目的。

‍

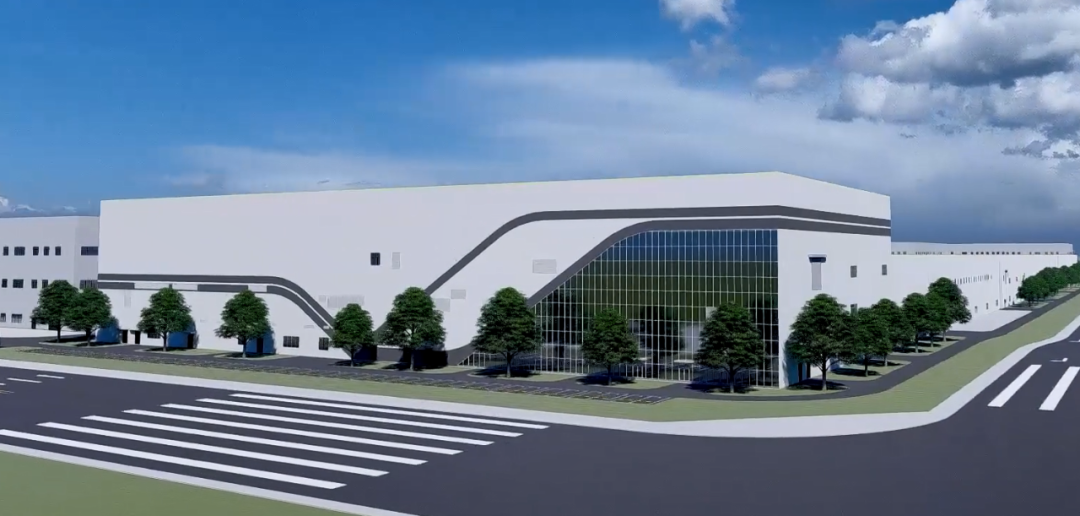

▼竣工效果展示

结合项目用地的地形特点及景观专业图纸，对项目周边场地模型进行搭建，通过漫游、动画的形式提供身临其境的视觉、空间感受，及时发现不易察觉的设计问题，减少前期规划不合理而造成的损失。

BIM应用总结

本项目通过BIM技术应用，较大程度减少了设计变更和后期返工，节约工期约48天，有效降低直接成本约102万元，极大地提高了项目在成本管控和进度管理上的提升，为本项目顺利竣工发挥了重要作用。

未来我们计划进一步完善企业BIM应用，引入更多新技术应用于项目实施过程中，致力于打造公司智能建造体系，在项目精益化建造道路上更进一步。
